Муфта обгонная HFL1022-L564 INA

Обгонные муфты, или подшипники обратного хода, предназначены для исключения передачи крутящего момента между деталями. Это актуально, например, когда ведомый вал начинает вращаться быстрее ведущего или когда направление вращения ведущего вала изменяется.

Данная муфта устроена так, что она свободно вращается в одном направлении, а при обратном вращении тела качения фиксируются стопорным механизмом. В таком состоянии между внутренним и наружным кольцами происходит передача значительного крутящего момента.

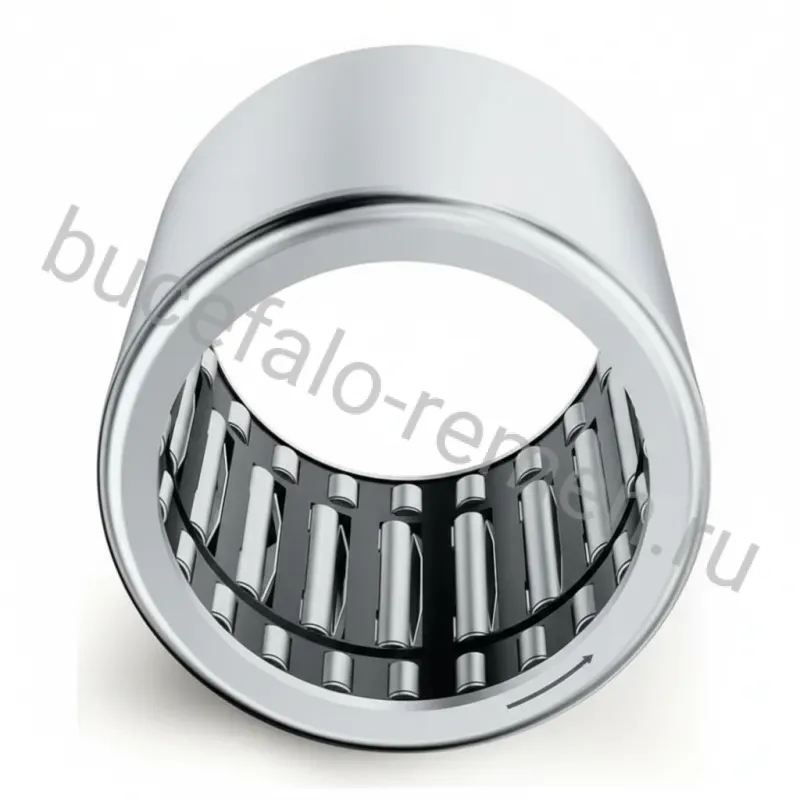

Однорядные игольчатые обгонные муфты включают штампованное наружное кольцо с наклонными блокирующими площадками, сепаратор, пластинчатые пружины и игольчатые ролики. Внешне они похожи на стандартный игольчатый подшипник, но возле каждого ролика расположены стальные пластины, которые вместе с выступами на наружном кольце формируют стопорный механизм.

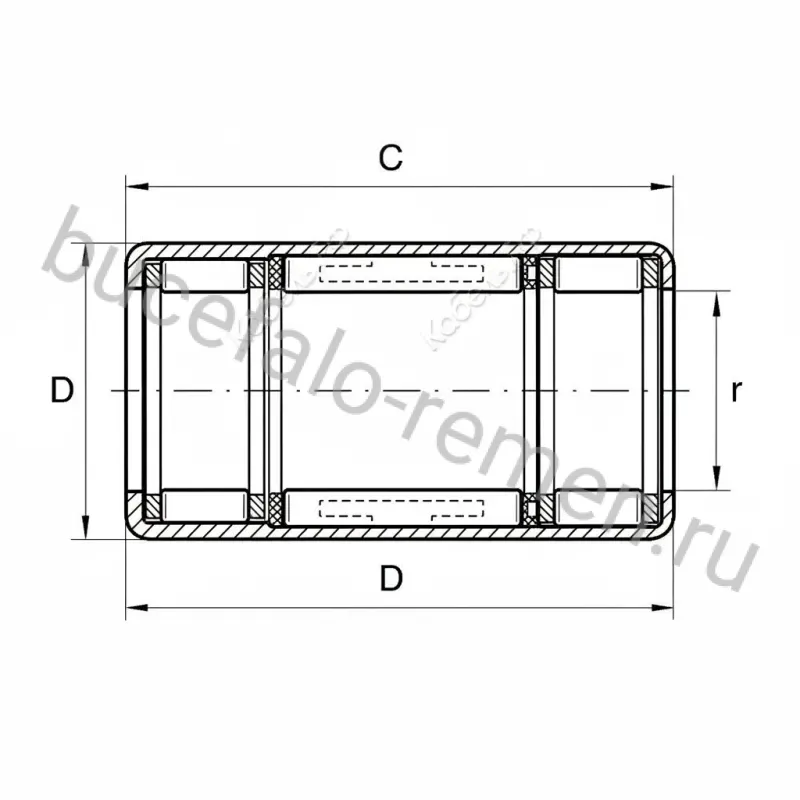

В трехрядных муфтах помимо центрального ряда роликов с блокирующим механизмом имеются два боковых ряда с обычными роликами, что повышает грузоподъемность при компактных размерах.
